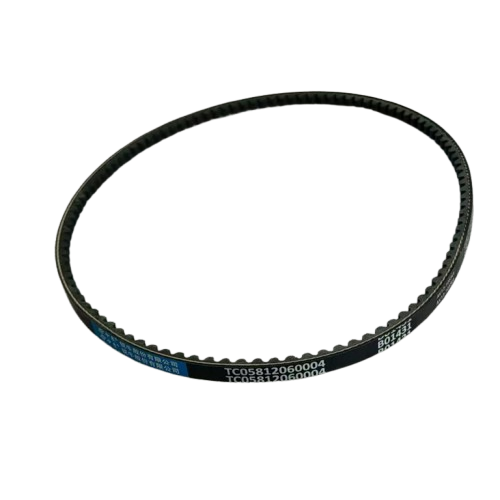

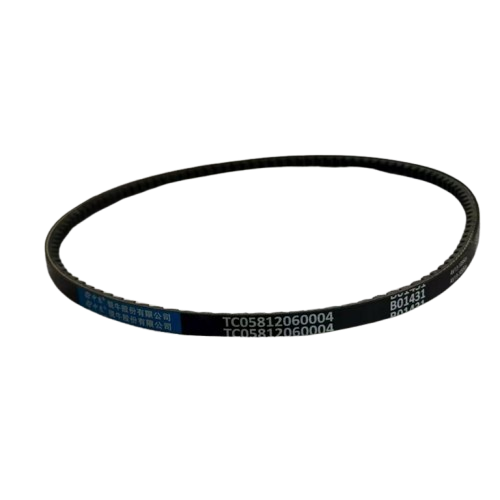

AX BX CX DX ZX AV Классический зубчатый клиновой ремень или зубчатый клиновой ремень

Приложения:

1. Сельскохозяйственная техника:

• Зерноуборочные комбайны (приводы молотилки, приводы мотовила, системы очистки воздуха)
• Навесное оборудование с высоким крутящим моментом (пресс-подборщики, косилки)
• Ирригационные насосы: частые циклы запуска/остановки

2. Промышленное оборудование:

• Компрессоры: шкивы малого диаметра (уменьшение размера на 40%)
• Конвейеры: реверсивные приводы с частой сменой натяжения
• Текстильное оборудование: высокоскоростные ткацкие станки (1200–3000 об/мин)

3. Автомобильная промышленность:

• Приводы нагнетателя
• Аксессуары для гоночных двигателей: снижение паразитных потерь мощности

Функции:

1. Конструкция зубчатого колеса:

• Поперечные канавки (глубина: 1,5–3 мм), расположенные с интервалом 3–8 мм

• Снижает изгибающее напряжение на 40% по сравнению со стандартными клиновыми ремнями

2. Подкрепление:

• Арамидные/полиэстеровые эластичные корды (продольные)

• Допуски размеров, соответствующие стандарту ISO 4184

3. Материал:

• Масло/термостойкий хлоропреновый каучук (от -30°C до +90°C)

• Доступны варианты с рассеиванием статического электричества (≤10⁶ Ом, ISO 1813)

Преимущества перед классическими клиновыми ремнями

Руководство по отбору

1. Регулировка номинальной мощности

• Зубчатые ремни выдерживают на 20% большую мощность в том же сечении (например, зубчатое сечение B ≈ стандартное сечение C)

2. Совместимость шкивов

• Требуются стандартные шкивы с V-образной канавкой (специальные шкивы не требуются)
• Минимальный диаметр шкива:
• А-сечение: 67 мм → 45 мм (зубчатое)
• B-сечение: 112 мм → 80 мм (зубчатое)

3. Критические моменты установки

• Натяжение: начальное удлинение 1,6% (против 2,0% у классических ремней)

• Выравнивание: угловая погрешность ≤0,3° (рекомендуется лазерное выравнивание)

Анализ видов отказов
