Руководство по идентификации клиновых ремней

1. Идентификация внутренней структуры клинового ремня.

В зависимости от поперечного сечения, клиновые ремни для передачи энергии подразделяются в основном на следующие типы. обмотанных клиновых ремней и зубчатые клиновые ремни.

1.Обмотанные клиновые ремни Они покрыты специальной тканью, отличающейся гладкой поверхностью без зубцов.

Основные характеристикиОбладает хорошей износостойкостью, термостойкостью и ударопрочностью, низким уровнем шума при работе, высокой общей жесткостью и стабильной передачей мощности.

ПриложениеМеста, подверженные засорению и проскальзыванию.

2.Зубчатый клиновой ремень Ремни с клиновым ремнем (Cut-edge V-Belt) выпускаются с односторонней внутренней зубчатой ​​звездочкой и с двусторонней зубчатой ​​звездочкой.

Основные характеристикиОбладает превосходной устойчивостью к изгибу, хорошим теплоотводом и высокой мощностью передачи.

ПриложениеМеста с высокой температурой окружающей среды, высокой передаваемой мощностью и ограниченным пространством для установки, например, узлы с регулируемой скоростью вращения сельскохозяйственной техники и места расположения приводов вентиляторов.

2. Идентификация материалов клиновых ремней

Клиновой ремень состоит из каркаса из прочного корда и резиновой смеси. В нашей основной продукции используются два типа каркасов из прочного корда (полиэфирный и арамидный), которые сочетаются с неопреновой резиной, образуя две основные комбинации материалов. Эти материалы значительно различаются по термостойкости, износостойкости, стойкости к старению и прочностным характеристикам.

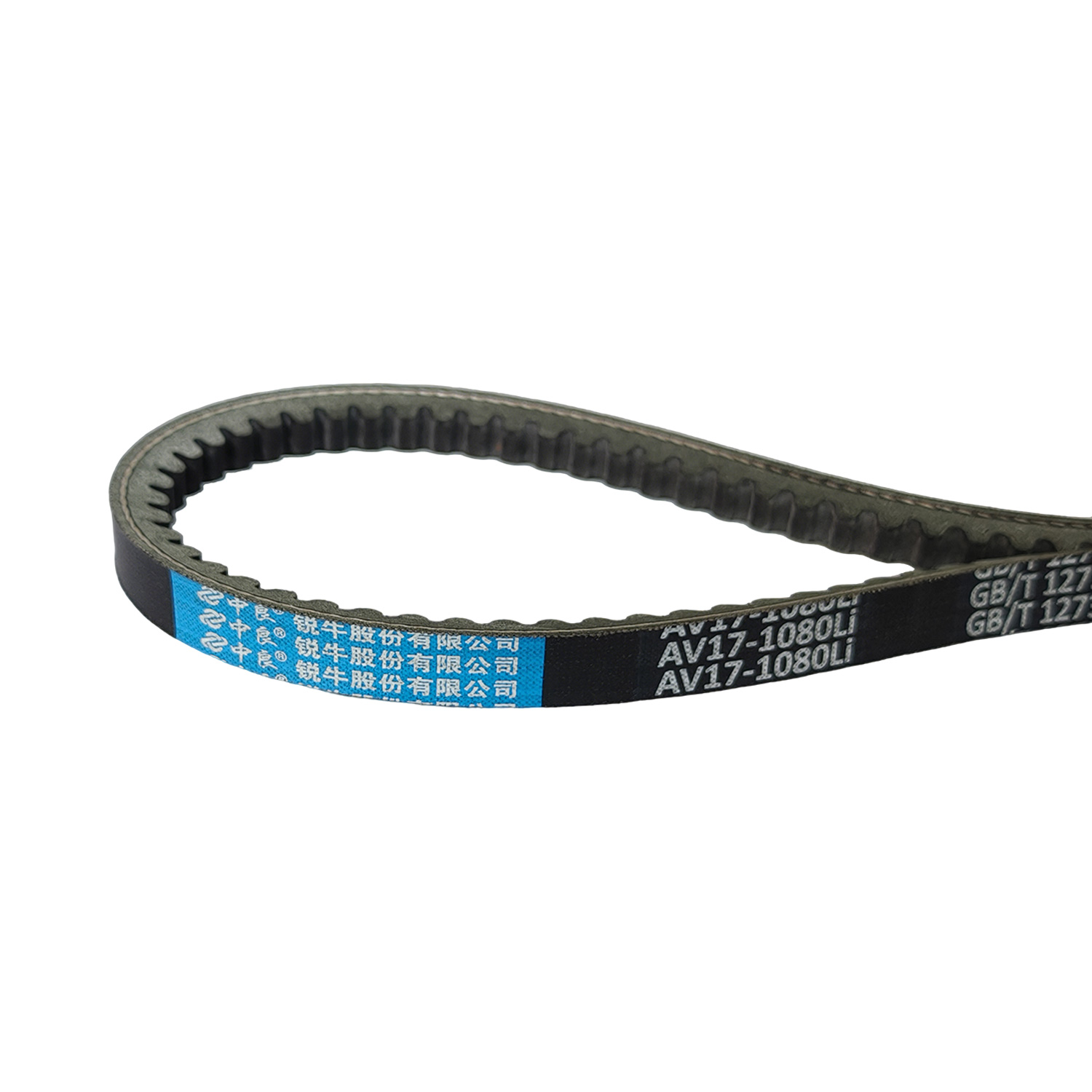

2.1 Полиэстер-неопреновый клиновой ремень

Прочность на разрыв: полиэстер;

Резина: неопрен.

Характеристики: Экономичность, сбалансированные общие характеристики, хорошая износостойкость, устойчивость к изгибам и умеренные антивозрастные свойства. Диапазон рабочих температур: -20℃ ~ 80℃. Это стандартный материал для общего оборудования, подходит для работы при нормальных температурах и регулярных нагрузках, и является наиболее распространенным базовым клиновым ремнем на рынке.

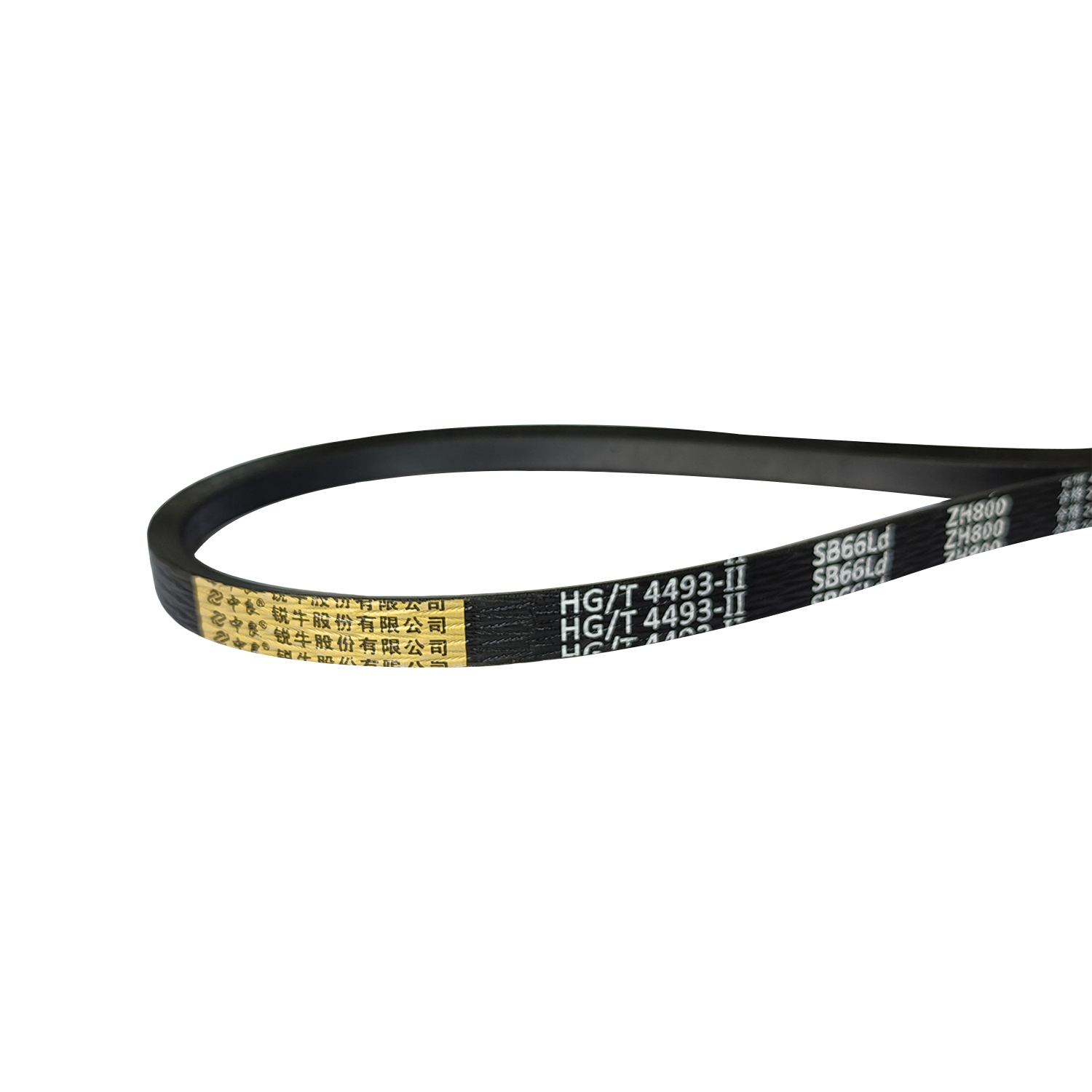

2.2 Арамидный неопреновый клиновой ремень

Прочность на разрыв: арамидное волокно (высокопрочное специальное волокно);

Резиновая матрица: неопрен.

Особенности: Прочность на разрыв значительно превосходит прочность полиэстера. Отличается минимальным удлинением, превосходной ударопрочностью и сопротивлением разрыву, а также высокой несущей способностью. Подходит для тяжелых условий эксплуатации, работы с прерывистыми ударными нагрузками, длительной эксплуатации промышленного оборудования с высокими нагрузками и сельскохозяйственных комбайнов в сложных условиях эксплуатации.

3. Определение профилей и характеристик поперечного сечения клиновых ремней.

Типы клиновых ремней определяются шириной поперечного сечения, высотой и углом наклона клина, которые являются основными показателями для различения технических характеристик.

В резинотехнической промышленности клиновые ремни делятся на пять категорий: классические клиновые ремни, узкие клиновые ремни, шестигранные клиновые ремни, сельскохозяйственные ремни с регулируемой скоростью и тонкие клиновые ремни для легких нагрузок. Каждая категория соответствует соответствующим национальным, европейским и американским стандартам.

3.1 Классический клиновой ремень

Модели: A, B, C, D, O

3.2 Узкий клиновой ремень

Модели: 3В, 5В, 8В, SPA, SPB, SPC, SPZ

3.3 Шестигранный клиновой ремень (двусторонний клиновой ремень)

3.4 Сельскохозяйственный ремень с регулируемой скоростью

Разработан специально для передачи мощности сельскохозяйственной и специальной техники.

3,5-дюймовый облегченный клиновой ремень

Облегченная и тонкая версия, созданная на основе классических клиновых ремней. Лучшая гибкость и меньшее сопротивление движению при малых нагрузках. Модели: SB, SC

4. Определение параметров длины клинового ремня.

В производстве клиновых ремней обычно используются четыре определения длины. Разные производители и стандарты применяют разные методы маркировки, что является основной причиной ошибок при выборе. Крайне важно различать внешнюю окружность, внутреннюю окружность, эффективную длину и базовую длину для соответствия параметрам шкива.

4.1 Внутренняя длина (Li)

4.2 Внешняя длина (Lw / La)

4.3 Базовая длина (Ld)

4.4 Эффективная длина (Le)

5. Краткий справочник для идентификации на месте.

1.Визуальная проверка.

2.Оценка условий труда.

3.Выбор поперечного сечения:

4. Проверка длины.
